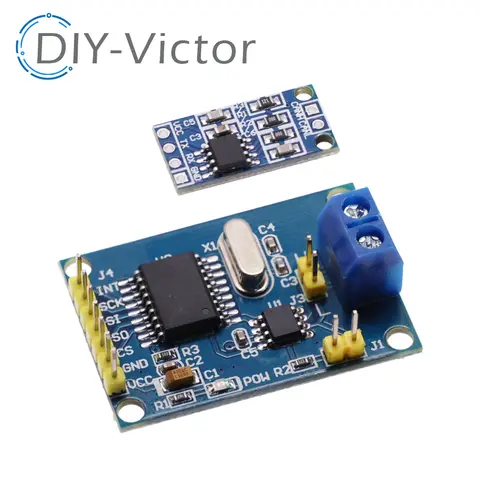

MCP2515 CAN 버스 드라이버 모듈 보드 TJA1050 수신기 SPI 51 MCU ARM 컨트롤러 인터페이스 모듈 Arduino DIY 키트 용
MCP2515 CAN 버스 드라이버 모듈 소개
MCP2515 CAN 버스 드라이버 모듈은 다양한 전자 프로젝트에 자주 사용되는 부품입니다. 이 모듈은 CAN (Controller Area Network) 프로토콜을 기반으로 하여 여러 장치 간의 안정적인 통신을 가능하게 합니다. 자동차, 산업 자동화 그리고 로봇 응용 프로그램 등에서 널리 사용되며, 신뢰성 있는 데이터 전송이 필요한 모든 곳에 적합합니다. 이 글에서는 MCP2515 모듈과 TJA1050 수신기의 작동 원리, Arduino와의 인터페이스, 활용 사례 및 DIY 키트를 만드는 방법에 대해 살펴보겠습니다.
MCP2515 및 TJA1050의 작동 원리
MCP2515는 SPI(Serial Peripheral Interface)를 통해 MCU와 통신하는 CAN 컨트롤러입니다. 이는 마이크로컨트롤러가 데이터를 전송하고 수신할 수 있도록 해주며, TJA1050는 신호를 CAN 버스로 변환하는 수신기 역할을 합니다. 이 두 부품은 함께 작동하여 CAN 네트워크에서 데이터 패킷을 안전하게 송수신할 수 있게 해줍니다.
MCP2515는 16비트 전송 속도를 지원하며, 1Mbps까지의 전송 속도를 자랑합니다. 이러한 속도는 차량 내부에서 사용되는 다양한 센서와 액추에이터 간의 통신을 위한 최적의 선택이 됩니다. 과거의 연결 방식에 비해 더 빠르고, 안정적이며, 오류 복구 기능이 뛰어난 게 이 점에서 큰 장점이라고 할 수 있습니다.
Arduino와의 간단한 설정
Arduino와 MCP2515 모듈을 연결하는 건 그리 복잡하지 않습니다. 필요한 것은 몇 가지 간단한 연결과 라이브러리 설치입니다. 기본적으로, MCP2515의 SPI 핀을 Arduino의 SPI 핀에 연결하고, 전원 및 그라운드도 연결해주면 됩니다.
1. **핀 연결**: MCP2515의 VCC, GND, SCK, MISO, MOSI, CS 핀을 Arduino에 연결합니다.
2. **라이브러리 설치**: Arduino IDE에서 MCP2515 라이브러리를 설치해줍니다. 이를 통해 쉽게 CAN 메시지를 송신하고 수신할 수 있습니다.
3. **소프트웨어 작성**: 간단한 코드를 작성하여 모듈을 테스트합니다.
이러한 과정만으로도 CAN 통신의 기본을 이해하고, 작은 프로젝트에서 실제로 사용할 수 있게 됩니다.
활용 사례
MCP2515 모듈은 자동차 프로젝트에서 특히 유용합니다. 여러 차량의 센서 데이터를 수집하고 저장하는 프로젝트를 진행할 때, 이 모듈을 통해 여러 센서 간의 통신을 손쉽게 설정할 수 있습니다. 예를 들어, 차량의 엔진 상태, 온도 센서, 속도계와 같은 다양한 센서를 모니터링할 수 있습니다.
또한, 로봇 응용 프로그램에서도 이 모듈이 중요한 역할을 할 수 있습니다. 여러 대의 로봇이 서로 연결되어 협력 작업을 수행할 때, 각 로봇 간의 데이터 전송을 CAN 버스 모듈을 통해 손쉽게 처리할 수 있습니다. 이를 통해 실시간으로 상태 정보를 공유하고, 빠르게 반응하는 시스템을 구성할 수 있습니다.
DIY 키트 만들기
자, 이제 본격적으로 해당 모듈을 활용하여 나만의 DIY 키트를 만들어 볼까요? 이 과정은 재미있을 뿐 아니라, 실제 작동 원리를 이해하는 데도 도움이 됩니다.
1. **필요한 부품 준비**: MCP2515 모듈, TJA1050 수신기, Arduino 보드, 점퍼 케이블, 브레드보드, 전원 공급 장치를 준비합니다.
2. **회로 구성**: 위에서 설명한 대로 핀 연결을 진행합니다. 프로토타입이기 때문에 브레드보드를 사용하면 편리합니다.
3. **프로그램 업로드**: Arduino IDE에서 작성한 프로그램을 업로드하여 모듈의 기능을 테스트합니다.
4. **실험 및 조정**: 송수신 테스트를 진행하며, 필요한 경우 코드나 하드웨어 설정을 조정합니다.
이 과정을 통해 MCP2515 모듈의 기본 작동 원리를 익힐 수 있으며, 나만의 프로젝트를 가지고 여러 응용 사례까지 실험해볼 수 있습니다.
마치는 글
MCP2515 CAN 버스 드라이버 모듈은 여러 응용 분야에서 유용하게 사용될 수 있는 도구입니다. 차량 통신, 산업 자동화, 로봇 프로젝트 등 다양한 분야에서 안정적이고 효율적인 데이터 통신을 가능하게 합니다. Arduino와 쉽게 연결할 수 있다는 점 또한 이 모듈의 큰 장점입니다.
이 글을 통해 MCP2515 모듈이 무엇인지, 어떻게 사용할 수 있는지에 대한 이해가 깊어졌다면 좋겠습니다. 자신만의 프로젝트 아이디어를 실현하기 위해 이 모듈을 활용해 보세요! 다양한 실험을 통해 더욱 창의적인 결과를 만들어낼 수 있을 것입니다. 독자는 이 글을 통해 MCP2515를 활용한 다양한 가능성에 대해 고민해보기를 바랍니다.
MCP2515 CAN 버스 드라이버 모듈 보드 TJA1050 수신기 SPI 51 MCU ARM 컨트롤러 인터페이스 모듈 Arduino DIY 키트 용

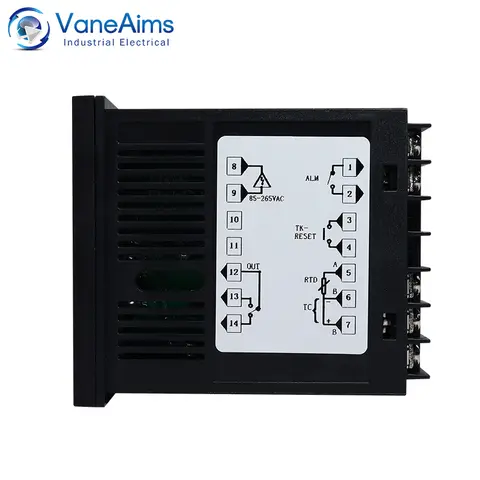

타이머 제어 기능이 있는 시간 온도조절기 온도 컨트롤러 XMTD-608, RTD TC 입력 SSR 릴레이, 이중 출력 PID 온도 조절기, 220V

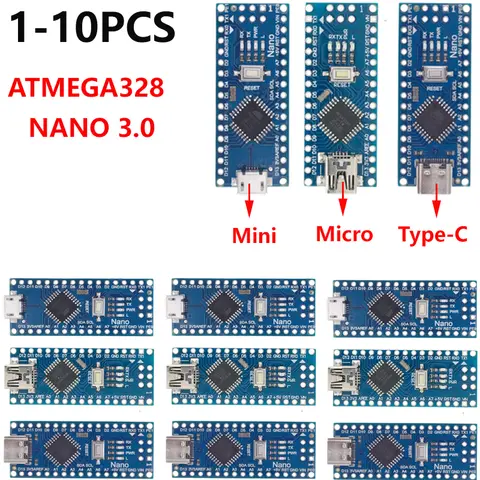

Arduino CH340 USB 드라이버 16Mhz ATMEGA328PB용 부트로더 호환 나노 컨트롤러가 포함된 미니/Type-C/마이크로 USB 나노 3.0

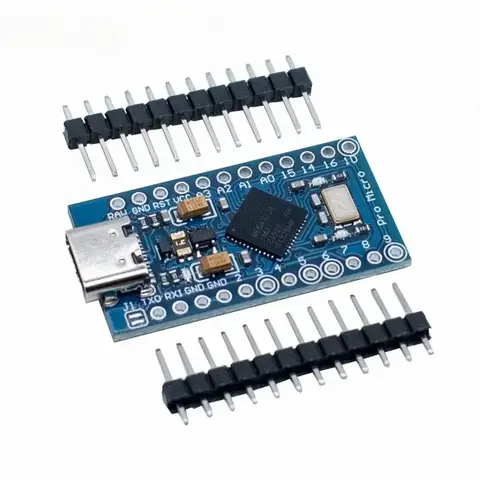

Leonardo 재고 프로 마이크로 모듈, Arduino ATmega32U4 5V, 16MHz, 2 열 핀 헤더, 신제품 최고의 품질
